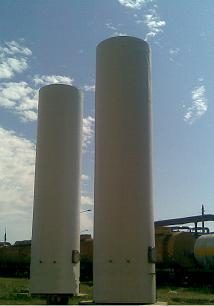

Резервуары вертикальные вакуумные РВВ

Вакуумная изоляция — хранение продукта до 30 дней без холодильного агрегата.

Объём10–50 м³
Хранение без ХАдо 30 сут
Гарантия24 мес

Модельный ряд — 5

РВВ-10
РВВ-20
РВВ-30
РВВ-40
РВВ-50

Запросить КП Характеристики

Отдел продаж: +7 (846) 312-75-61

Описание

Резервуары вертикального исполнения обеспечивают заправку, дозаправку и слив, длительное хранение и контроль уровня при заправке, хранении и выдаче.

Внутренний сосуд изготавливается из низколегированной или нержавеющей стали. Вакуумная изоляция позволяет хранить продукт до 30 дней без холодильного агрегата. Вакуумные резервуары оснащены арматурой Wika.

Наполнение и выдача двуокиси углерода — через шаровые краны из нержавеющей стали. Послегарантийное сервисное обслуживание.

Технические характеристики

Модельный ряд

Параметр	РВВ-10	РВВ-20	РВВ-30	РВВ-40	РВВ-50
Номинальный объём, м³	10,0	20,0	30,0	40,0	50,0
Масса СО₂, т	9,5	19,7	29,5	38	47,5
Масса резервуара, т	6,0	7,8	9,5	12,0	13,3
Диаметр × высота, м	2,2×7,2	2,4×11,6	2,9×9,6	3,3×10,3	3,3×12,6

Общие параметры серии

Рабочая среда	СО₂ по ГОСТ 8050
Максимальное рабочее давление, МПа	2,0
Максимальная температура, °C	минус 20
Минимальная температура, °C	минус 40
Суточный прирост избыточного давления, МПа, не более	0,08
Назначенный срок службы, лет	до 20
Гарантия	24 месяца

Чертежи и схемы

Габаритные размеры

Диаметр × высота, м

РВВ-102,2×7,2
РВВ-202,4×11,6
РВВ-302,9×9,6
РВВ-403,3×10,3
РВВ-503,3×12,6

Габаритные и присоединительные чертежи — по запросу

Вышлем чертежи выбранной модели в PDF или DWG, схему обвязки и требования к площадке для установки.

Запросить чертежи

Документация и ГОСТы

Нормативные документы

ГОСТ 8050-85Двуокись углерода газообразная и жидкая. Технические условия

Комплект документации

Резервуары поставляются с полным пакетом эксплуатационно-технической документации для регистрации в органах Ростехнадзора. Паспорт и руководство по эксплуатации — по запросу до поставки.
