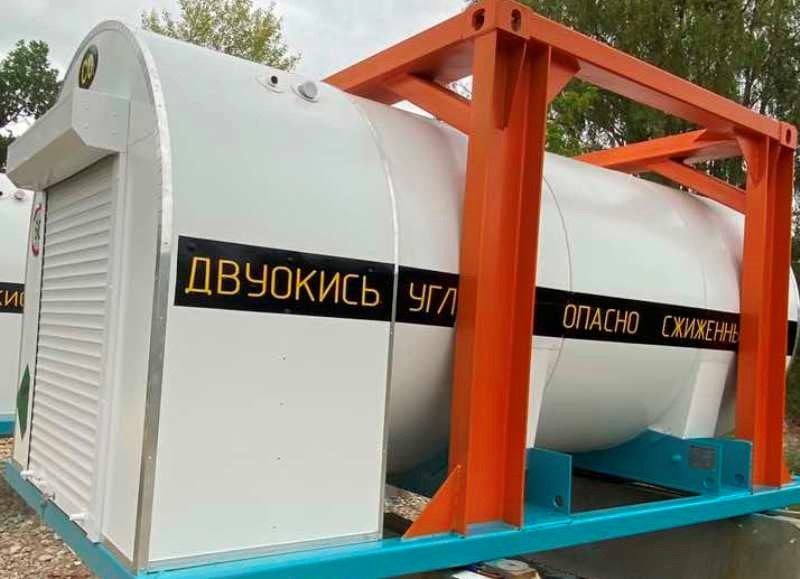

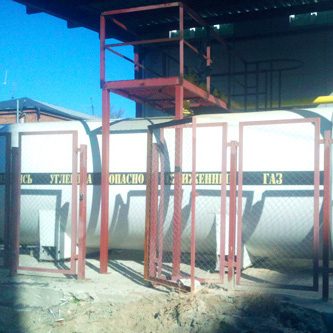

Резервуары горизонтальные РДХ

Стационарные резервуары для длительного хранения СО₂ без потерь продукта.

Объём0,5–100 м³
Давлениедо 2,0 МПа
Гарантия12 мес

Модельный ряд — 12

РДХ-0,5
РДХ-3
РДХ-8
РДХ-10
РДХ-12,5
РДХ-18
РДХ-22,5
РДХ-30
РДХ-40
РДХ-50
РДХ-75
РДХ-100

Запросить КП Характеристики

Отдел продаж: +7 (846) 312-75-61

Описание

Резервуары предназначены для хранения двуокиси углерода и обеспечивают заправку, дозаправку и слив, длительное хранение без потерь продукта, визуальный контроль уровня и рабочего давления при заправке, хранении и выдаче.

Теплоизоляция из жёсткого пенополиуретана с улучшенными свойствами не пропускает влагу к поверхности сосуда. Сосуд защищён от ультрафиолета и атмосферных воздействий кожухом из оцинкованной стали со светоотражающей эмалью.

Многоуровневая система безопасности: предохранительные клапаны и мембраны смонтированы на клапанах-переключателях, что позволяет проверять и ремонтировать их без остановки и опорожнения резервуара. При достижении максимальной массы заполнения система контроля выдаёт звуковой и световой сигналы.

Дополнительная комплектация

холодильник АГТ-26Ф — система длительного хранения и потребления газа
станция перелива АГТ-141 производительностью 10 т/ч
электронная система контроля массы СО₂ с удалённым контролем
экономайзер поддержания давления в резервуаре

Технические характеристики

Модельный ряд

Параметр	РДХ-0,5	РДХ-3	РДХ-8	РДХ-10	РДХ-12,5	РДХ-18	РДХ-22,5	РДХ-30	РДХ-40	РДХ-50	РДХ-75	РДХ-100
Номинальный объём, м³	0,5	3,0	8,0	10,0	12,5	18,0	22,5	30,0	40,0	50,0	75,0	100,0
Масса СО₂, т, не более	0,48	2,8	7,8	9,8	12,3	17,7	22,1	29,5	39,4	47,5	74,5	99,5
Масса резервуара, т, не более	0,7	2,8	4,0	4,2	4,7	6,8	7,6	10,0	12,0	14,0	16,2	19,5
Габариты Д×Ш×В, м	1,5×1,4×1,3	4,2×1,7×1,5	6,5×1,8×2,0	7,5×1,8×2,0	7,5×2,0×2,3	10,2×2,0×2,3	11,9×1,96×1,91	9,2×2,4×2,8	10×2,6×2,8	12,6×2,8×3,2	14,0×3,2×3,3	15,5×3,4×3,4

Общие параметры серии

Рабочая среда	СО₂ по ГОСТ 8050
Максимальное рабочее давление, МПа	2,0
Максимальная температура СО₂, °C	минус 20
Минимальная температура СО₂, °C	минус 40
Суточный прирост избыточного давления, МПа, не более	0,08
Назначенный срок службы, лет	15
Гарантия	12 месяцев

Чертежи и схемы

Габаритные размеры

Габариты Д×Ш×В, м

РДХ-0,51,5×1,4×1,3
РДХ-34,2×1,7×1,5
РДХ-86,5×1,8×2,0
РДХ-107,5×1,8×2,0
РДХ-12,57,5×2,0×2,3
РДХ-1810,2×2,0×2,3
РДХ-22,511,9×1,96×1,91
РДХ-309,2×2,4×2,8
РДХ-4010×2,6×2,8
РДХ-5012,6×2,8×3,2
РДХ-7514,0×3,2×3,3
РДХ-10015,5×3,4×3,4

Габаритные и присоединительные чертежи — по запросу

Вышлем чертежи выбранной модели в PDF или DWG, схему обвязки и требования к площадке для установки.

Запросить чертежи

Документация и ГОСТы

Нормативные документы

ГОСТ 8050-85Двуокись углерода газообразная и жидкая. Технические условия

Комплект документации

Резервуары поставляются с полным пакетом эксплуатационно-технической документации для регистрации в органах Ростехнадзора. Паспорт и руководство по эксплуатации — по запросу до поставки.
