Цистерны ЦЖУ · Полуприцепы

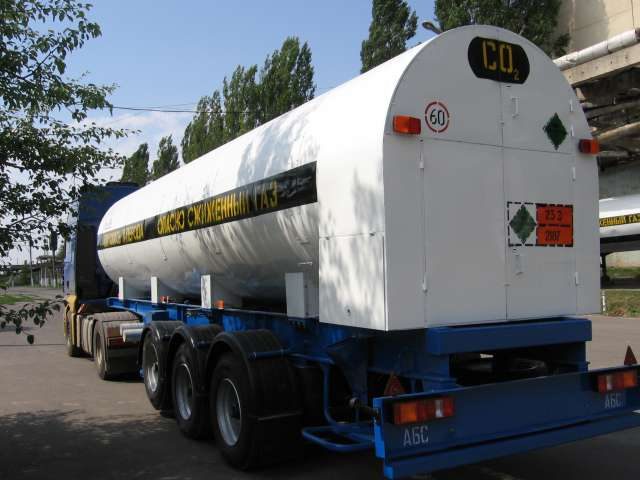

Цистерны ЦЖУ на шасси Steelbear / ЧМЗАП
Перевозка жидкой СО₂ без потерь 5–10 суток. По заказу — ЦЖУ-25 и исполнение на 2,5 МПа.
- Объём10–22 м³
- Давление2,0 МПа
- Гарантия12 мес
Модельный ряд — 5
- ЦЖУ-10-2,0
- ЦЖУ-18-2,0
- ЦЖУ-20-2,0
- ЦЖУ-21-2,0
- ЦЖУ-22-2,0
Отдел продаж: +7 (846) 312-75-61
Описание
Цистерны обеспечивают заправку и слив, хранение и транспортировку без потерь продукта в течение 5–10 суток, визуальный контроль массы и рабочего давления при заправке, транспортировке и выдаче.
Теплоизоляция из высокоэффективных материалов дольше сохраняет сжиженный газ и экономит электроэнергию на захолаживание. Кожух из оцинкованной стали с полиэфирной светоотражающей эмалью; по желанию — из нержавеющей стали или полированного алюминия. Облегчённые материалы повышенной прочности снижают нагрузку на оси.
Для увеличения времени транспортировки возможно исполнение на рабочее давление 2,5 МПа: большая длина подачи жидкой фазы, большее время хранения без холодильного агрегата и большее давление СО₂ на выходе.
Дополнительная комплектация
- станция перелива жидкой углекислоты до 18 т/ч
- установка зарядки баллонов
- фильтры напорной и входной линии, фильтр механических примесей и водяного льда
- встроенный анализатор влагосодержания СО₂
- установка поддержания давления на стоянке
- вывод контроля параметров в кабину водителя
Технические характеристики
Модельный ряд
Таблица прокручивается вбок — 5 моделей
| Параметр | ЦЖУ-10-2,0 | ЦЖУ-18-2,0 | ЦЖУ-20-2,0 | ЦЖУ-21-2,0 | ЦЖУ-22-2,0 |
|---|---|---|---|---|---|
| Номинальный объём, м³ | 10 | 18 | 20 | 21 | 22 |
| Масса полная, кг (Steelbear / ЧМЗАП) | 17000 / 19100 | 27000 / 29000 | 27900 / 31700 | 29200 / 32000 | 31000 / 33000 |
| Масса снаряжённой цистерны, кг, не более | 8000 / 9100 | 9300 / 11250 | 10400 / 12000 | 10800 / 12500 | 11300 / 13000 |
| Габариты Д×Ш×В, м | 8×2,5×3,2 | 12,3×2,5×3,4 | 12,3×2,5×3,4 | 12,3×2,5×3,4 | 12,8×2,5×3,5 |
Общие параметры серии
| Рабочая среда | СО₂ по ГОСТ 8050 |
|---|---|
| Максимальное рабочее давление, МПа | 2,0 |
| Расчётный срок службы, лет | 15 |
| Гарантия | 12 месяцев, послегарантийное обслуживание |
Чертежи и схемы
Габаритные размеры
Габариты Д×Ш×В, м
- ЦЖУ-10-2,08×2,5×3,2
- ЦЖУ-18-2,012,3×2,5×3,4
- ЦЖУ-20-2,012,3×2,5×3,4
- ЦЖУ-21-2,012,3×2,5×3,4
- ЦЖУ-22-2,012,8×2,5×3,5
Габаритные и присоединительные чертежи — по запросу
Запросить чертежи
Вышлем чертежи выбранной модели в PDF или DWG, схему обвязки и требования к площадке для установки.
Документация и ГОСТы
Нормативные документы
- ГОСТ 8050-85Двуокись углерода газообразная и жидкая. Технические условия
Комплект документации
Запросить документы
Паспорт и руководство по эксплуатации на изделие высылаем по запросу.
