Мембранный узел состоит из 2-х колец, между которыми зажата разрывная мембрана, которая срабатывает (разрывается) при достижении давления в сосуде превышающем давление срабатывания предохранительного клапана на 0,02 … 0,2 МПа (0,2 – 2 кгс/см2).
Тип фланца - плоский. Материал - нержавеющая сталь.
В узел Ду50 устанавливаются:
- мембраны МР-51 Драб.=51мм Ру=21,0…22,8кгс/см2
- мембраны МР-54 Драб.=54мм Ру=24,0…25,8кгс/см2
Для мембран другого диаметра изготавливаем мембранный узел по чертежам или размерам Заказчика.
Узлы крепления для одной мембраны типа МР

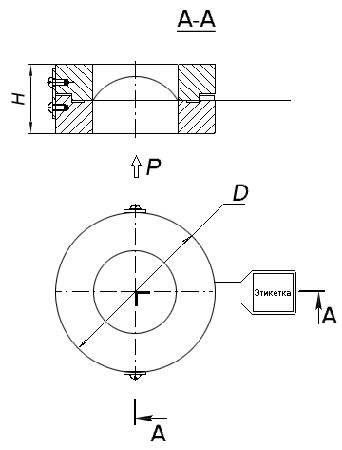

Узел крепления типового исполнения состоит из двух зажимных колец, скреплённых между собой монтажными планками. Зажим мембраны осуществляется по плоскому краевому участку. Посадочные размеры узла крепления соответствуют сопрягаемым размерам мембраны и фланцевого соединения.
