РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ ЖИДКОЙ ДВУОКИСИ УГЛЕРОДА РХТУ
Резервуар обеспечивает:
- при размещении в прицепе автомобиля, транспортировку жидкой низкотемпературной двуокиси углерода от производителя или хранилища до места потребления;
- визуальный контроль массы и рабочего давления продукта при заправке, в процессах хранения и выдачи.
Технические характеристики:
| Наименование оборудования | РХТУ-0,5 | РХТУ-3 | РХТУ-4,0 | РХТУ-8,0 | РХТУ-10,0 |
|---|---|---|---|---|---|
|
Номинальный объем, м3 |
0,5 |
3,0 |
4,0 |
8,0 |
10,0 |
|
Масса двуокиси углерода, т, не более |
0,48 |
2,8 |
3,8 |
7,5 |
9,5 |
|
Масса резервуара, т, не более |
0,7 |
2,8 |
3,1 |
4,1 |
4,7 |
|
Габаритные размеры, м - длина - ширина - высота |
1,5 1,4 1,3 |
4,2 1,7 1,5 |
5,6 1,8 2,0 |
5,8 1,8 2,0 |
8,8 2,5 3,2 |
| Рабочая среда | СО2 по ГОСТ 8050 |
|---|---|
| Максимальное рабочее давление, МПа | 2,0 |
| Максимальная температура двуокиси углерода, °C | минус 20,0 |
| Минимальная температура жидкой двуокиси углерода, -°C | минус 40 |
| Суточный прирост избыточного давления, МПа, не более | 0,15 |
| Назначенный срок службы, лет | 15 |
Сосуд резервуара изготовлен из стали 09Г2С. Теплоизоляция сосуда выполнена из жесткого пенополиуретана. Сосуд защищен от атмосферных воздействий кожухом, изготовленным из оцинкованной стали и покрытым светоотражающей полиэфирной эмалью.
Резервуар оснащен многоуровневой системой безопасности. Предохранительная арматура смонтирована таким образом, что позволяет производить проверку и ремонт без остановки и опорожнения резервуара. Наполнение и слив углекислоты производится через шаровые краны из нержавеющей стали при помощи гибких металлорукавов.
Может оснащаться:
- холодильником АГТ 26Ф, что образует систему длительного хранения и потребление газа;
- станцией перелива жидкой углекислоты АГТ 141 производительностью 10 т/ч, что позволяет быстро перекачивать жидкую углекислоту из одной емкости в другую;
- электронной системой контроля массы СО2 с удалённым контролем;
- экономайзером поддержания давления в резервуаре.
Оборудование снабжено полным пакетом эксплуатационно-технической документации.
Гарантия 24 месяца.

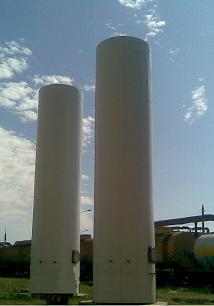

Резервуары вертикального исполнения
Резервуары обеспечивают:
- заправку, дозаправку и слив;
- длительное хранение;
- контроль уровня при заправке, хранении и выдаче.
Серийный внутренний сосуд изготовлен из низколегированной стали. Или из нержавеющей стали.
Теплоизоляция выполнена из жесткого пенополиуретана, имеющего хорошие теплоизоляционные и гигроскопические свойства, не пропускающего влагу к поверхности сосуда, что защищает резервуар от коррозии и обеспечивает длительное хранение двуокиси углерода.
Сосуд с теплоизоляцией защищен от ультрафиолетовых лучей и атмосферных воздействий кожухом, изготовленным из оцинкованной стали и покрытым светоотражающей эмалью
Вакуумная изоляция позволяет хранить продукт до 30 дней без хладоагрегата.
Резервуар оснащен многоуровневой системой безопасности.
Предохранительные клапаны и предохранительные мембраны смонтированы на клапанах-переключателях, позволяющих производить их проверку и ремонт без остановки и опорожнения резервуара. Вакуумные резервуары оснащены импортной арматурой фирмы Wika.
При достижении максимальной массы заполнения резервуара система контроля массы выдаёт звуковой и световой сигналы достижения предельного уровня.
Наполнение и выдача двуокиси углерода производится через шаровые краны из нержавеющей стали.
Технические характеристики:
| Наименование оборудования | РВВ-10,0 | РВВ-20,0 | РВВ-30,0 | РВВ-40,0 | РВВ-50,0 |
|---|---|---|---|---|---|
|
Номинальный объем, м3 |
10,0 |
20,0 |
30,0 |
40,0 |
50,0 |
|
Масса двуокиси углерода, т. |
9,5 |
19,7 |
29,5 |
38 |
47,5 |
|
Масса резервуара, т.
|
6,0 |
7,8 |
9,5 |
12,0 |
13,3 |
|
Габаритные размеры, м - диаметр - высота |
2,2 7,2 |
2,4 11,6 |
2,9 9,6 |
3,3 10,3 |
3,3 12,6 |
| Рабочая среда | СО2 по ГОСТ 8050 |
|---|---|
| Максимальное рабочее давление, МПа | 2,0 |
| Максимальная температура ,°С | минус 20,0 |
| Минимальная температура, -°C | минус 40 |
| Суточный прирост избыточного давления, МПа, не более | 0,08 |
| Назначенный срок службы, лет | до 20 |
Оборудование снабжено полным пакетом документации для регистрации в Гостехнадзоре.
Гарантия-24 месяцев.
Послегарантийное сервисное обслуживание.
Резервуары горизонтального исполнения
Резервуары предназначены для хранения двуокиси углерода и обеспечивают:
- заправку, дозаправку и слив;
- длительное хранение без потерь продукта;
- визуальный контроль уровня и рабочего давления продукта при заправке, в процессе хранения и выдачи.
Технические характеристики:
| Наименование оборудования | РДХ-0,5 | РДХ-3 | РДХ-8,0 | РДХ-10,0 | РДХ-12,5 | РДХ-18,0 | РДХ-22,5 | РДХ-30,0 | РДХ-40,0 | РДХ-50,0 | РДХ-75 | РДХ-100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Номинальный объем, м3 |
0,5 |
3,0 |
8,0 |
10,0 |
12,5 |
18,0 |
22,5 |
30,0 |
40,0 |
50,0 |
75,0 |
100,0 |
|
Масса двуокиси углерода, т, не более |
0,48 |
2,8 |
7,8 |
9,8 |
12,3 |
17,7 |
22,1 |
29,5 |
39,4 |
47,5 |
74,5 |
99,5 |
|
Масса резервуара, т, не более |
0,7 |
2,8 |
4,0 |
4,2 |
4,7 |
6,8 |
7,6 |
10,0 |
12,0 |
14,0 |
16.2 |
19.5 |
|
Габаритные размеры, м - длина - ширина - высота |
1,5 1,4 1,3 |
4,2 1,7 1,5 |
6,5 1,8 2,0 |
7,5 1,8 2,0 |
7,5 2,0 2,3 |
10,2 2,0 2,3 |
11,9 1,96 1,91 |
9,2 2,4 2,8 |
10 2,6 2,8 |
12,6 2,8 3,2 |
14,0 3.2 3,3 |
15.5 3.4 3,4 |
| Рабочая среда | СО2 по ГОСТ 8050 |
|---|---|
| Максимальное рабочее давление, МПа | 2,0 |
| Максимальная температура двуокиси углерода, °C | минус 20,0 |
| Минимальная температура жидкой двуокиси углерода, -°C | минус 40 |
| Суточный прирост избыточного давления, МПа, не более | 0,08 |
| Назначенный срок службы, лет | 15 |
Теплоизоляция выполнена из жесткого пенополиуретана, с улучшенными свойствами, позволяющая дольше хранить сжиженный газ, не пропускающего влагу к поверхности сосуда. Сосуд с теплоизоляцией защищен от ультрафиолетовых лучей и атмосферных воздействий кожухом, изготовленным из оцинкованной стали и покрытым светоотражающей эмалью.
Резервуар оснащен многоуровневой системой безопасности. Предохранительные клапаны и предохранительные мембраны смонтированы на клапанах-переключателях, позволяющих производить их проверку и ремонт без остановки и опорожнения резервуара.
При достижении максимальной массы заполнения резервуара система контроля массы выдаёт звуковой и световой сигналы достижения предельного уровня.
Наполнение и выдача двуокиси углерода производится через шаровые краны из нержавеющей стали.
Оборудование снабжено полным пакетом эксплуатационно-технической документацией для регистрации в органах Ростехнадзора.
Гарантия - 12 месяцев.
Послегарантийное сервисное обслуживание.
