Станции зарядки баллонов и огнетушителей

СТАНЦИЯ ЗАРЯДНАЯ АГТ 24УХ, 24ХА, 24АЭУХл

Станции зарядные предназначены для наполнения с весовым дозированием баллонов или огнетушителей жидкой двуокисью углерода и хладонами с последующим наддувом инертными газами. В зависимости от модификации.

Станции имеют в своем составе систему управления, позволяющую, как в ручном, так и в автоматическом режиме управлять процессом зарядки. При достижении заданного значения массы наполнения баллона станция автоматически отключается.

Конструкция станций не допускает утечки заряжаемой жидкости и исключают попадание масла или смазки в заряжаемый баллон.

В комплект поставки входит:

- гибкие входной и выходной металлорукава снабженный быстросъемным устройством для подключения баллонов по ГОСТ 949-73.

- электронная система контроля массы и давления.

Технические характеристики
Рабочая среда: наполнение огнетушителей типа УБШ, ОХ и УБЦ наполнение двуокисью углерода баллонов и огнетушителей типа ОУ зарядка хладоновых огнетушителей с наддувом вытесняющими газами	Хладоны, эмульсии и др. жидкая двуокись углерода ГОСТ 8050-85 двуокись углерода, азот
Рабочие давления: наполнение огнетушителей типа УБШ,ОХ и УБЦ хладоном наполнение двуокисью углерода баллонов и огнетушителей средней и малой емкости, МПа(кг/см2), не более зарядка и наддув хладоновых огнетушителей вытесняющим газом, МПа(кг/см2), не более	12(120) 12(120)
Производительность станции при зарядке баллонов жидкой двуокисью углерода, кг/час, не менее	800
Производительность станции при зарядке хладоновых огнетушителей вытесняющим газом, л/мин, не менее	18
Погрешность дозирования при заправке баллонов жидкой двуокисью углерода, % от массы наполненного баллона, не более	0,5
Температура окружающей среды, С	-20...+40
Питание: трехфазный переменный ток частотой, Гц напряжение в сети питания, В	50 380
Потребляемая мощность, кВт	4,0
Габариты,мм	710х1250х900(h)
Масса станции, кг	190
Назначенный срок службы, лет	15

По дополнительному заказу возможна поставка необходимых переходников для зарядки огнетушителей и баллонов других типов, а также комплекта металлорукавов высокого давления и необходимых переходников для подключения станции к резервуару, из которого производиться закачка.

Станция АГТ 24 конструктивно имеет возможность заряжать углекислотой огнетушители из баллонов.

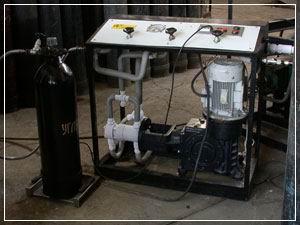

СТАНЦИИ УГЛЕКИСЛОТНОЗАРЯДНЫЕ АГТ- 24А

Станция зарядная предназначена для наполнения баллонов и огнетушителей жидкой двуокисью углерода с весовым дозированием, для контроля массы баллонов, подлежащих заполнению, а также для зарядки другими негорючими жидкостями баллонов систем пожаротушения, огнетушителей от резервуаров.

Зарядка осуществляется в режиме с ручным или автоматическим отключением по достижении в наполняемом баллоне заданного веса.

Конструкция станции не допускает утечки углекислоты и исключает попадание масла смазки в заряжаемый баллон.

По дополнительному заказу возможна поставка необходимых переходников для зарядки огнетушителей и баллонов других типов, а также комплекта металлорукавов высокого давления и необходимых переходников для подключения станции к изотермическому резервуару.

Технические характеристики
Производительность станции при зарядке баллонов, кг/час	400,700,1200
Рабочее давление зарядки, кГс/см2, до	100
Температура окружающей среды, С	-20...+30
Точность дозирования при заправке баллонов, % от массы наполненного баллона, менее	+1,0
Питание: Трёхфазный переменный ток частотой, Гц Напряжение в сети питания, В	50 380
Потребляемая мощность, кВт	3, 5, 7
Габаритные размеры, мм, не более	700х500х920(h)
Масса станции, кг, не более/Нетто/Брутто	180 200
Назначенный срок службы до списания, лет, не менее	8

СТАНЦИИ УГЛЕКИСЛОТНОЗАРЯДНЫЕ АГТ- 24Б

Станции предназначены для зарядки жидкой двуокисью углерода (по согласованию – другими сжиженными газами) баллонов и огнетушителей до контрольного веса или дожатия до определенно давления из транспортных цистерн.

Зарядка может осуществляться в режиме с ручным или автоматическим отключением насоса по достижении наполняемым баллоном заданного параметра.

Станции имеют в своем составе контрольное дозирующее устройство, позволяющее в автоматическом режиме управлять процессом зарядки.

Возможно изготовление станции, укомплектованной сосудом-хранилищем* для жидкой двуокиси углерода на 500кг.

(* – дополнительная опция).

Технические характеристики
Исполнение	1	2	3	4	5
Производительность, кг/час	100	300	400	1200	2000
Максимальное рабочее давление при зарядке, бар	140	140	140	150	120
Мощность, кВт	1,5	1,5	2,2	7,5	12
Масса, кг	70	80	90	100	140
Температура окружающей среды,0С	273 (0)…313 (+40)
Присоединительные размеры: Выходной штуцер «жидкость» Входной штуцер «жидкость»	М27х1,5 М27х1,5
Назначенный срок службы, лет	15
